毫米波屏蔽膜 KNQ-MW8900
产品结构介绍
离型保护膜 | 厚度：50um |
绝缘层 | 厚度：10±2um |
金属屏蔽层 | 厚度：3±1um |
热溶高弹性导电胶 | 厚度：30±2um |
压合前： 43±2um
压合后： 30±2um
注：根据客户填充台阶大小可调整
毫米波屏蔽膜特性优点：
1.具有优异屏蔽特性＞80dB
2.可获得稳定的电气连接
与FPC 贴合后满足于接地孔的填充亦能贴合后满足0.3mm -0.45mm 高台阶的填充
4. 较高的延展性及耐弯折
5. 可满足无卤和 RoHS 的环保要求
6. 较低的吸水率
7. 经过双85试验，满足＞1000h 的信赖性
8. 更好的耐化学性
9. 极低的接地电阻及回流焊电阻

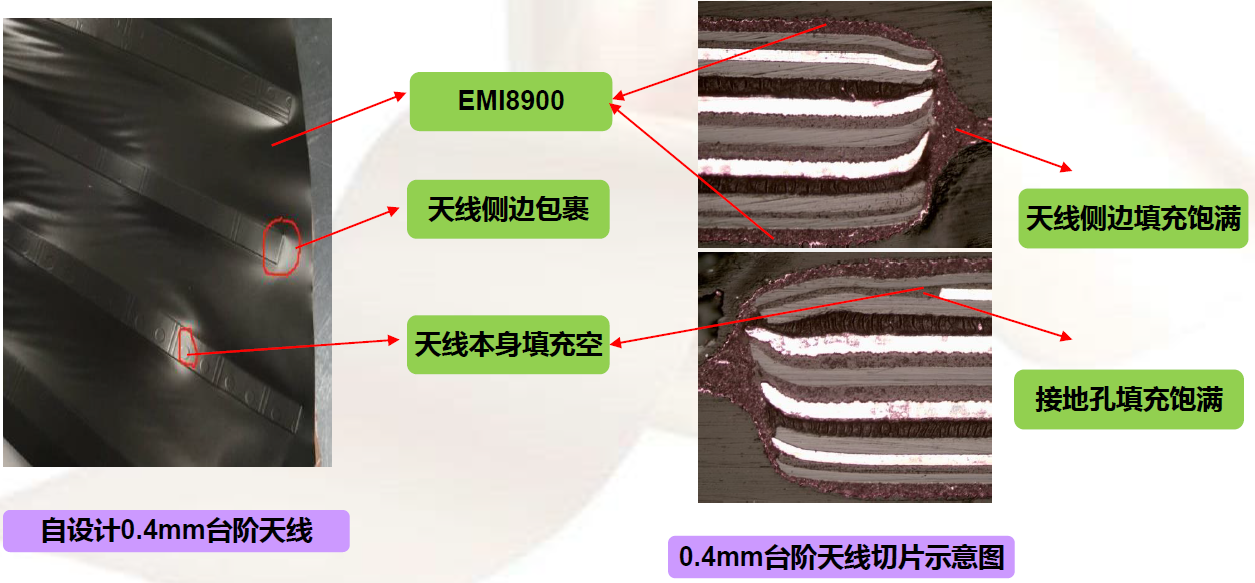

产品高台阶应用填充图实例：

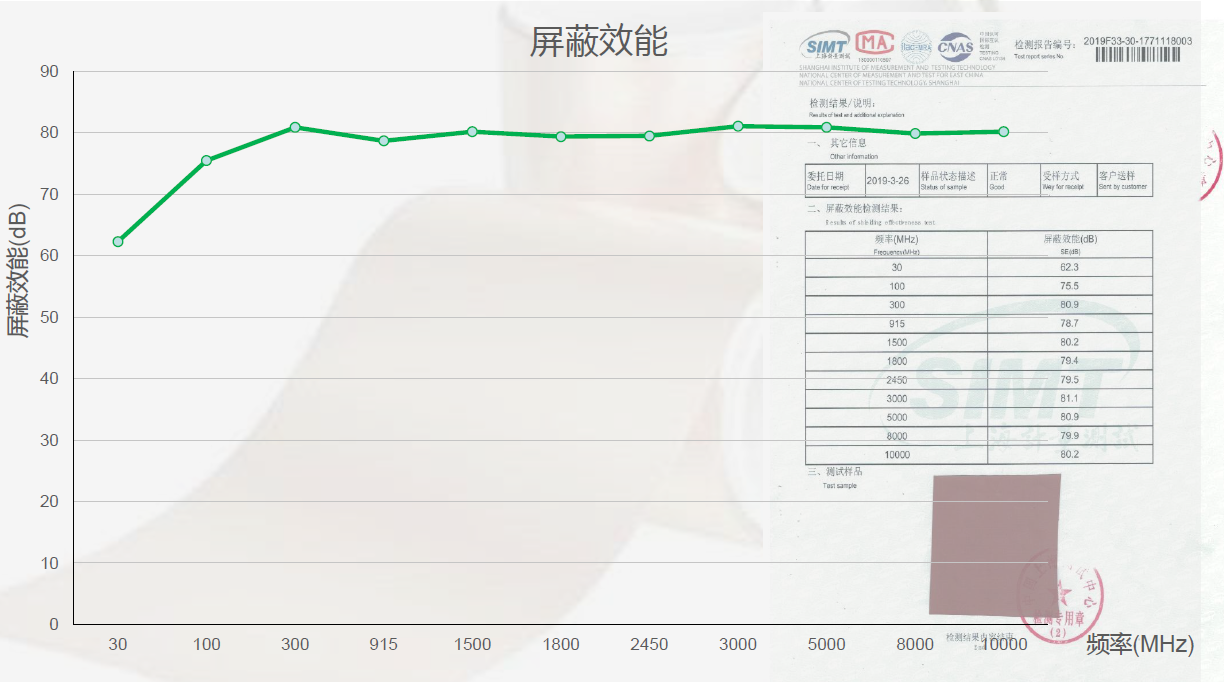

注： PC-8900在1-10GHZ屏蔽效能≥80dB

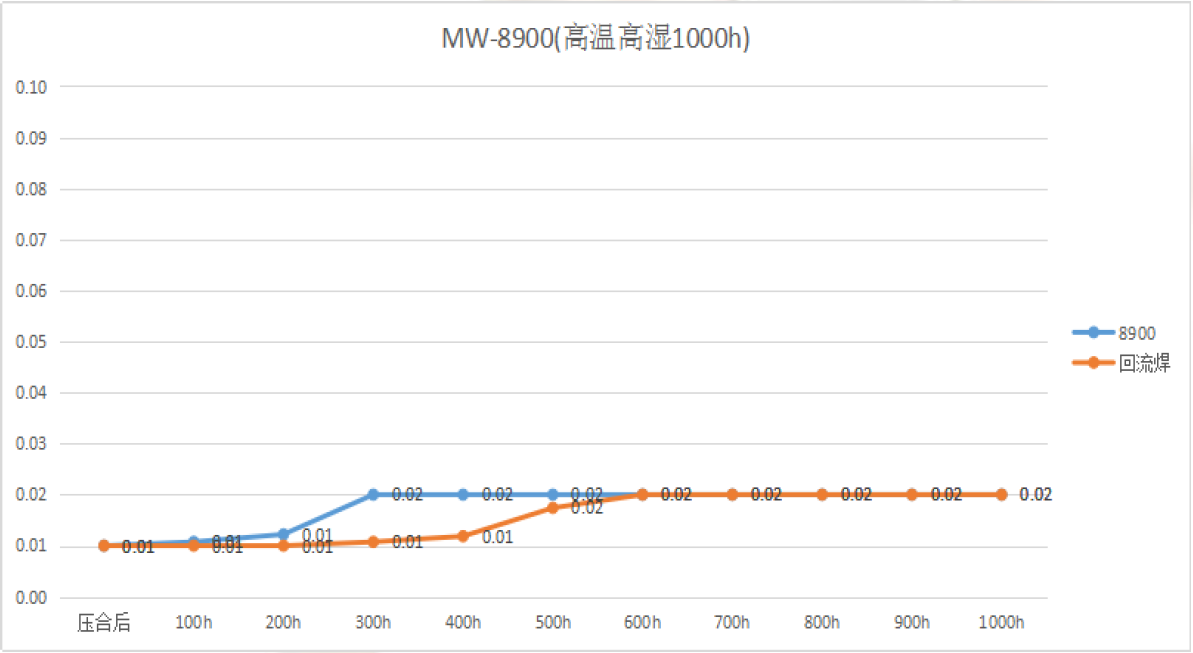

产品电阻测试

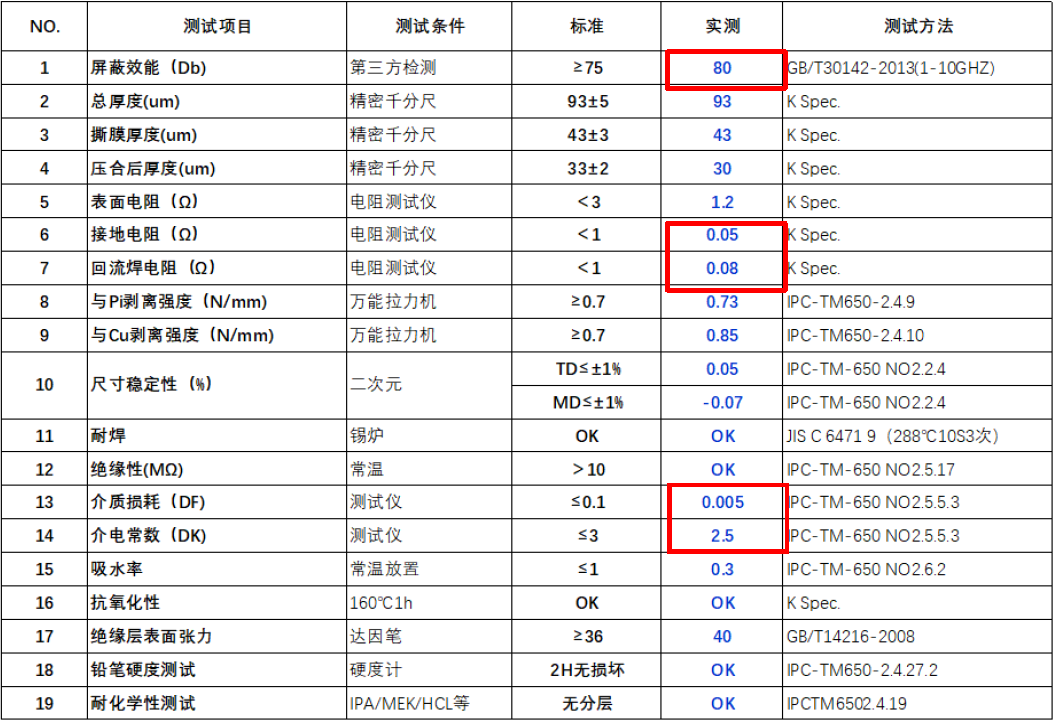

产品性能检测
