电磁屏蔽膜 KNQ-PC8800
产品综述
本公司生产的电磁屏蔽膜具有自主知识产权。
公司主要设备自主研发。
电磁屏蔽膜厚度可定制化生产。
特长
● 具有较高的屏蔽效能
经第三方检测,屏蔽效能>75dB
● 具有较好的填充性能
有很好的填充性能,其工艺已获相关专利
● 较低的插入损耗,适用于高频高速传输具有极好的导通性能,阻抗控制稳定
环保适用性
环保型 | KNQ-PC8800 |
无卤素 | 是 |
符合RoHS指令 | 是 |
符合REACH法规 | 是 |
UL94 VTM-0 | 是 |

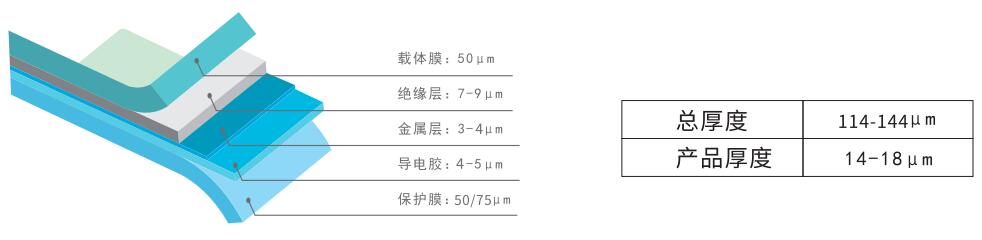

产品结构

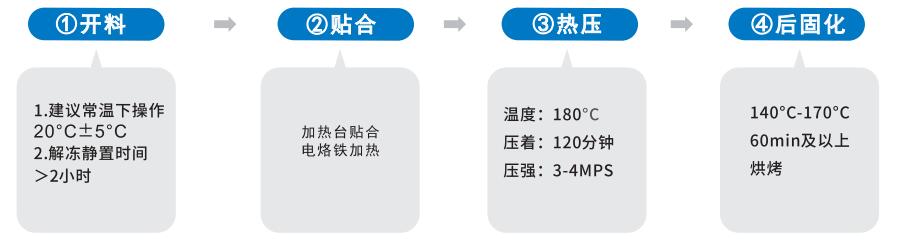

快压操作条件
注意事项
生产操作过程:
● 在2°C~10°C的环境下取出物料,在工作环境室温下回温4小时以上再拆包使用。
● 开料后建议72小时内完成预贴合及热压,其它操作环境温湿度应保持在要求范围内(温度20°C士5°C,温度≤70%)。
产品标准
NO. | 特性 | 单位 | 典型值 | 测试方法 |
1 | 屏蔽效能 | dB | >85 | GB/T 30142-2013 |
2 | 尺寸安定性 | % | TD/MD<0.15 | JIS C 6471 9.6 |
3 | 导通性(接地φ1.0) | Ω | <0.05 | 四端子测试法 |
4 | 绝缘电阻 | MΩ | >5 | 绝缘电阻测试仪 |
5 | 耐挠曲性 | Times | 无分层无起泡 | IPC-TM650-2.4.28.1 |
6 | 耐焊性 | - | 无分层无起泡 | JIS C 6471 9.3(288℃ 10S) |
7 | 剥离强度(与IP接着) | N/cm | >7.8 | IPC-TM650-2.4.9 |
8 | 剥离强度(与Cu接着) | N/cm | >7.8 | IPC-TM650-2.4.9 |
9 | 铅笔硬度测试 | - | 2H | IPC-TM650-2.27.2 |
10 | 耐腐蚀性 | - | 绝缘层无分层脱落 | JIS C 6471 9.2和IPC-TM650-2.4.28.1 |
11 | 吸水性 | % | <1.0 | IPC-TM650-2.6.2 |
